Apple Magic Keyboard & Trackpad 一代維修實錄

Magic Keyboard篇

從老媽的iPad 2配件裡挖出來的Keyboard一代,因年久未使用所以電池漏液而導致電池蓋完全無法用硬幣轉開(甚至蠻力…各種東西都試過了)再不破壞物品的前提之下我只能外接電池,於是開始了一些焊接工作…

彈簧墊片取出
先把彈簧墊片解焊取出(這步驟最累),因為接出兩條單芯線時會卡住,無法從外蓋中走線出來,可以看到旁邊的電池已經嚴重漏液
焊接出正負單芯線
焊接出正負單芯線
外蓋走線
從鑽孔完的外蓋走線出來,在整線一下,就完美了。 線的部分我使用編織網和熱縮套套著,看起來較美觀。

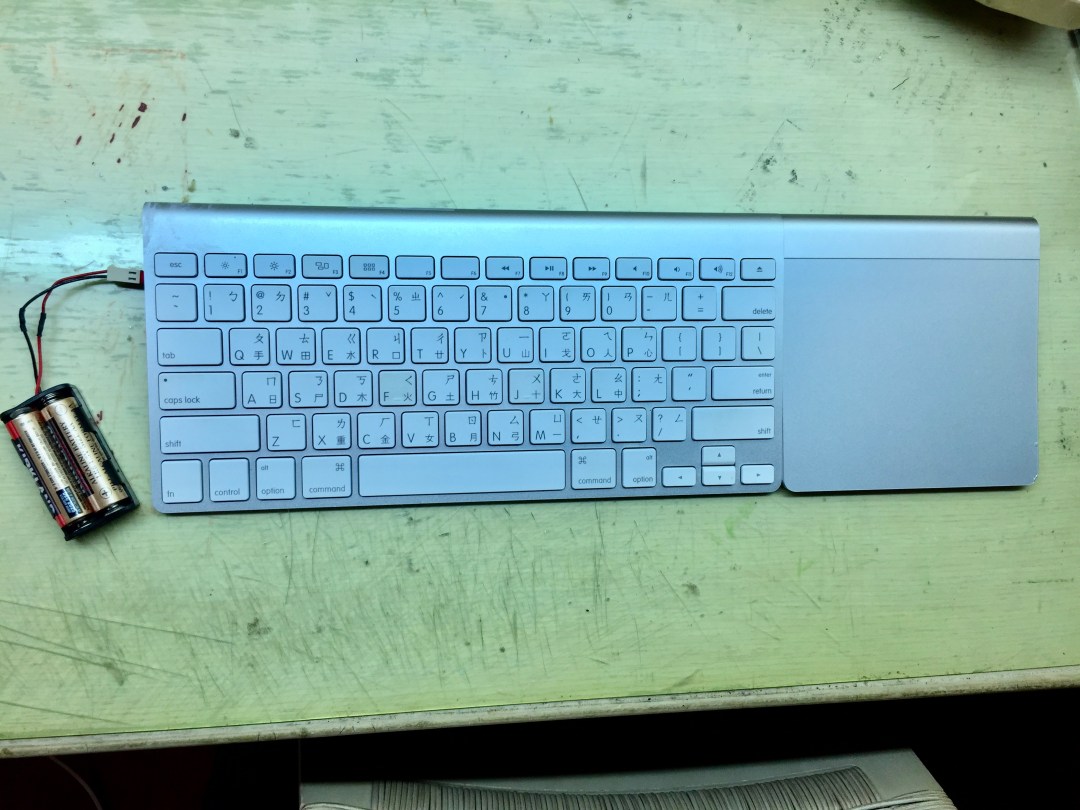

完成!!
完成!!外接了一個電池盒,接口是2Pin

實測信號燈能亮就代表完成了

Magic Trackpad 篇

因為小弟沒錢,連Trackpad都只能撿別人二手壞掉的QQ

在露X意外看到由人在賣按壓壞掉的Trackpad,其他功能一切正常,想說撿回來修修看,殺完價含運760,以原價4000多來看很划算了

將Magic Trackpad拆解開來
拿回來看到按壓有問題,立馬判斷是否是內部出了問題,拆解開來(警告!如果沒把握請勿拆解,可能導致無法裝回)
金屬板、小按鈕及IC板
將按壓板上六個螺絲轉下來,螺絲超小的很容易不見,看到右手邊有個金屬圓圈,沒錯他就是按鈕

按觸控板時會連動金屬板在連動這顆小按鈕,不得不說Apple真的很厲害,在這麼多年前就有這些設計,IC版上也毫不馬乎,任何結構都講求完美,所以我才會毫不猶豫選擇頻果

這邊發現了會卡住的問題原來是有殘膠黏住了金屬板和主體本身,清除殘膠以後還沒辦法使用,因為前主人甚至把他接觸地板的軟墊給搞丟了,我們得自己把它墊高

黏東黏西
去材料行買了小的木頭墊片(很便宜一包12塊),把他兩面黏上雙面膠再黏上塑膠橢圓墊片(板子上原有零件)



粘上板子
最後把它粘上板子,感壓就瞬間回來了,可喜可賀啊!!

總結

折騰了幾天終於有了價值,找零件也好了不少時間,不過幾乎沒花什麼錢的情況下能用到整套的頻果設備就是一個爽字啊
